大家好，今天小编关注到一个比较有意思的话题，就是关于cad修剪的问题，于是小编就整理了5个相关介绍cad修剪的解答，让我们一起看看吧。

cad修剪命令怎么用？

1.

打开CAD，如下图。

在绘制面板的右边找到【修剪】工具

2.

也可以通过命令行中的【修改】找到【修剪】命令

3.

还可以直接在命令行中输入【修剪】的快捷命令TR

4.

执行命令后，然后根据命令后提示选取对象，选取后回车确认

5.

根据指示，将鼠标移动到不需要的线条上，点击线段就可以将图形上不需要的线条剪去。

6.

如下图所示，就把选中的线条进行修剪了

cad怎么部分修剪？

在CAD中进行部分修剪，可以使用“修剪”命令。具体操作步骤如下：

1. 打开CAD软件，打开需要修剪的图形文件。

2. 选择“修剪”命令。在CAD中，可以通过以下两种方式选择该命令：

   a. 点击主菜单栏中的“修改”选项，在下拉菜单中选择“修剪”；

   b. 直接在命令行中输入“TRIM”，并按下回车键。

3. 选择需要修剪的对象。在CAD中，可用以下操作来选择需要修剪的对象：

   a. 直接点击需要修剪的对象；

   b. 用鼠标拖拽框选需要修剪的对象。

4. 确认修剪边界。在CAD中，修剪命令需要指示修剪边界，也就是指示修剪对象应该被截断的位置。可以用以下方法指示修剪边界：

   a. 选择需要保留的部分，作为修剪边界；

   b. 直接画线指示修剪边界。

5. 执行修剪操作。当修剪边界被确定后，CAD会删除边界外的部分，保留边界内的部分，完成修剪操作。

以上是在CAD中进行部分修剪的基本操作步骤，希望可以对您有所帮助。

在CAD软件中修剪多余部分的步骤如下：

1. 选择修剪命令。通常可以在编辑工具栏上找到修剪图标。也可以输入“trim”命令或者选择Modify->Trim。

2. 选择要修剪的对象。可以通过鼠标单击选择，也可以按住Shift键来选择多个对象。同时也可以通过输入命令来选择对象。

3. 指定要修剪的边界。这是指定修剪范围的边缘或边线。选择已存在的线段或者绘制新的线段来作为边界。

4. 重新选择要修剪的对象。这一步中，需要选择想要修剪的多余部分。

5. 按下Enter键，修剪完成。

注意：有时候在进行修剪操作时，CAD软件会提示“Objects not trimmed”信息，这是由于被选择的要修剪的对象没有与修剪边界产生相交或者重叠的部分，此时便无法进行修剪操作。

CAD软件中，部分修剪通常在编辑或修剪模式下实现。以下是步骤：

1. 在CAD软件中打开需要部分修剪的图形文件。

2. 在编辑或修剪模式下选择“修剪”命令。

3. 在修剪命令下拉菜单中选择“部分修剪”。

4. 选择需要保留的图形部分。

5. 指定修剪线，即将被截断的部分。选择修剪线命令并通过鼠标选择要修剪的线或线段。

6. 选择完成修剪操作并保存修改后的图形文件。

这些步骤可以根据具体的CAD软件版本和使用情况略有不同。要处理复杂的修剪任务或需要进一步了解CAD软件的功能，请参考CAD软件的文档或手册。

cad中修剪多余的部分的方法一。

需要将矩形以外的部分线段去除。

点击修剪之后，选择矩形，并回车确定;

命令行输入“F"--栏选，然后选择多余线段上下各两点，并回车确定即可。

cad中修剪多余的部分的方法二。

需要将最长的竖线，高出中间横线的部分去除(两线未相交)

选择修剪后，将竖线和横线做为对象，都选择上;

cad批量修剪怎么用？

在AutoCAD中批量修剪（Trim By Layer）功能允许您一次性修剪多个图层中的多个对象。以下是使用批量修剪功能的步骤：

1. 打开AutoCAD软件，并打开您想要批量修剪的图层文件。

2. 在命令行中输入“TRIM BY LAYER”并按Enter键，以打开“批量修剪”对话框。

3. 在“批量修剪”对话框中，选择要修剪的对象，并选择要修剪对象的图层。

4. 在“修剪方式”选项卡中，选择要应用的修剪方式。例如，您可以选择“与边界相切”以保留修剪边界的边缘。

5. 在“修剪边界”选项卡中，选择要应用的修剪边界。您可以选择一个或多个修剪边界。

6. 点击“确定”按钮，AutoCAD将处理并应用所选的修剪操作。

请注意，在使用批量修剪功能时，确保修剪操作不会破坏图形结构，如有疑虑，请谨慎操作。如果在操作过程中出现错误，请检查图层设置、修剪边界或其他相关参数。

CAD批量修剪可以用来快速且准确地修剪多个对象。首先，在CAD软件中选择批量修剪命令，然后选择需要修剪的对象，可以通过窗口选择、选择所有对象、选择多个对象等方式进行选择。

接下来，指定修剪边界，可以是一个线或者多边形，这些对象将会被修剪到边界内。

最后，确认选择并执行批量修剪命令即可完成操作。批量修剪命令可以大大提高工作效率，减少重复的操作，特别适合需要修剪大量对象的情况。

  1. 打开需要进行批量修剪的CAD图纸文件。

  2. 在命令行中输入“TRIM”，并按下回车键，或者在主菜单中选择“修改”-“修剪”。

  3. 在弹出的修剪对话框中，选择要修剪的对象类型。如果要同时修剪多个对象，可以选择“选择对象”选项，然后依次选择需要修剪的对象。如果只需要修剪一部分对象，则可以选择“选择对象范围”选项，然后用鼠标框选需要修剪的范围。

  4. 在“修剪”选项卡中设置修剪参数。可以选择修剪的方式(如延伸、增量等),还可以设置修剪后的处理方式(如延伸到边界、删除等)。

  5. 点击“确定”按钮，完成批量修剪操作。

需要注意的是，在使用CAD批量修剪时，应该仔细检查修剪结果，确保没有误删或误切的情况发生。此外，还应该根据实际需要调整修剪参数，以获得最佳的修剪效果。

CAD如何使用修剪命令？

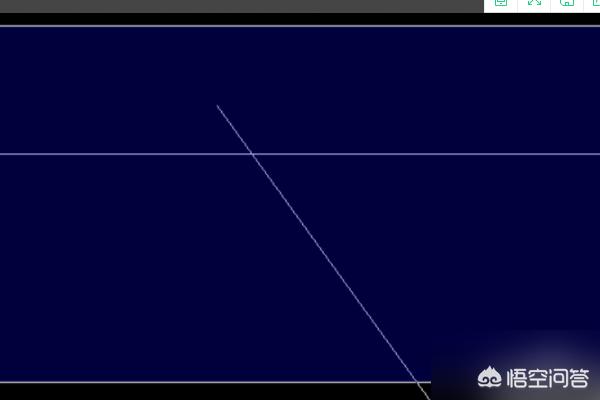

1、首先我们打开电脑里的CAD软件，我们绘制两条相交的直线举例说明。

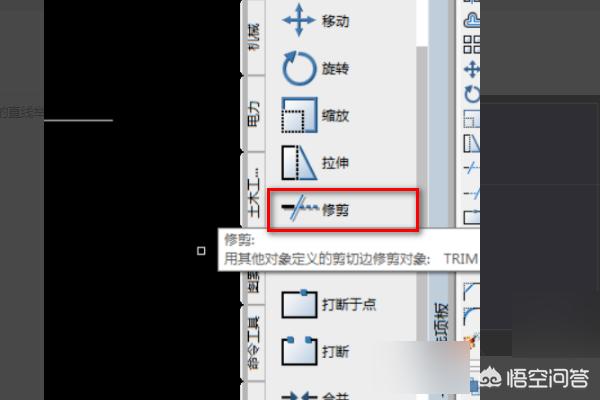

2、然后我们在工具栏里找到“修剪”命令，并单击。

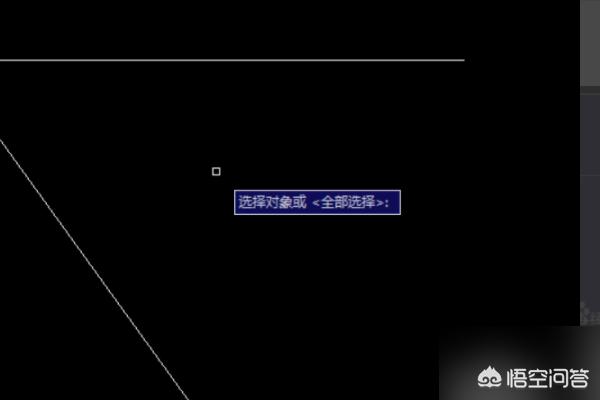

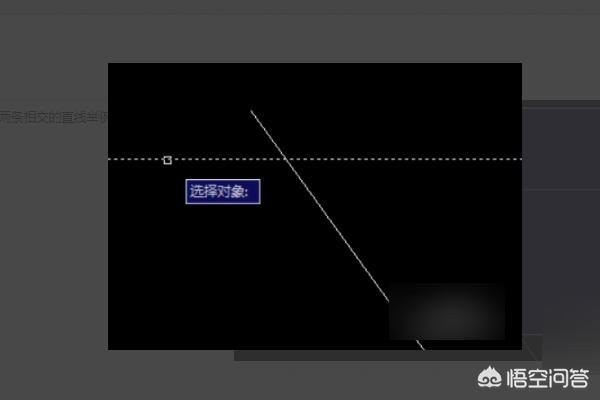

3、单击后将光标移动到空白处，会出现如下图的提示，选择对象。

4、此时我们选择与被修剪目标不一致的一条直线，如图，选择后单击。

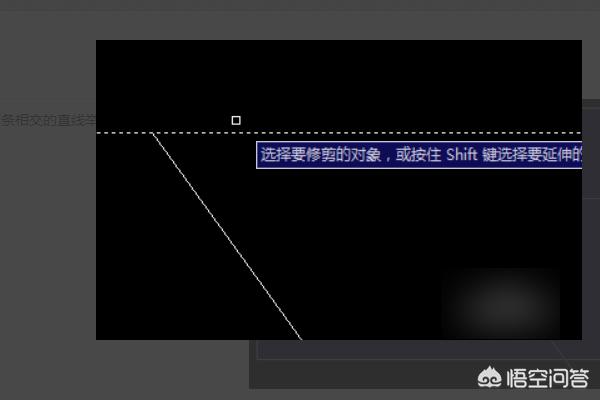

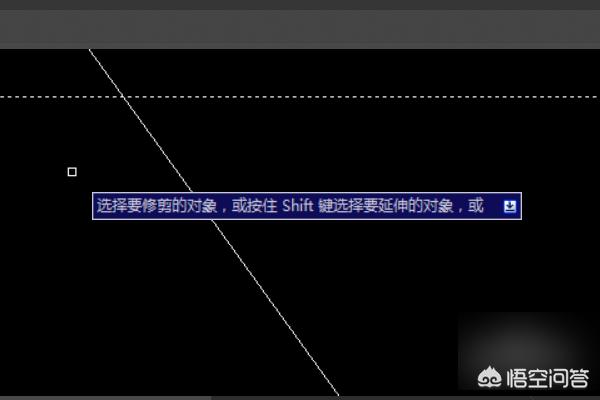

5、单击后，我们把光标移开直线，并且右击，此时提示选择要修剪的对象。

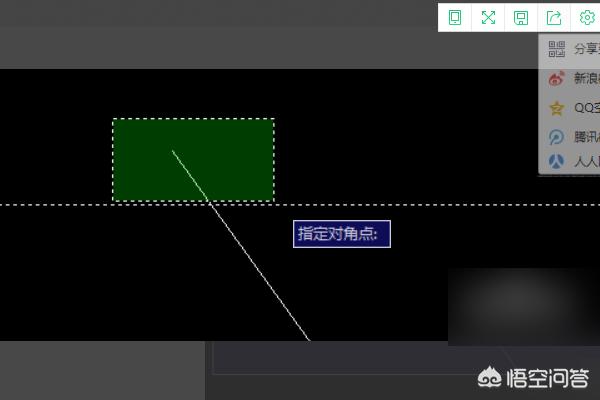

6、我们按住鼠标左键，选择要剪除的对象。

7、选择好目标后松开左键，并单击，目标就被减除掉了。

使用的方法和详细的操作步骤如下：

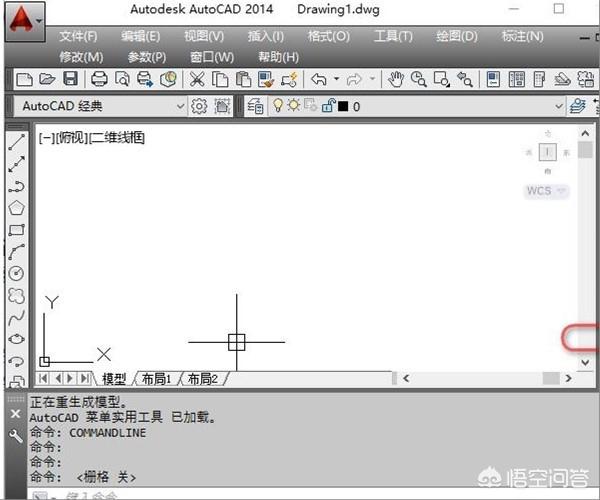

1、第一步，使用CAD绘制直线命令绘制两条直线，见下图，然后进入下一步。

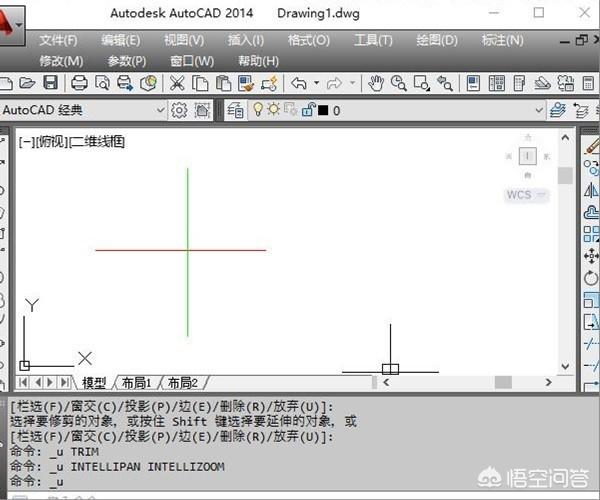

2、其次，完成上述步骤后，在命令行中输入“ TR”，然后按“空格键”以执行CAD修剪命令，如下图所示，然后进入下一步。

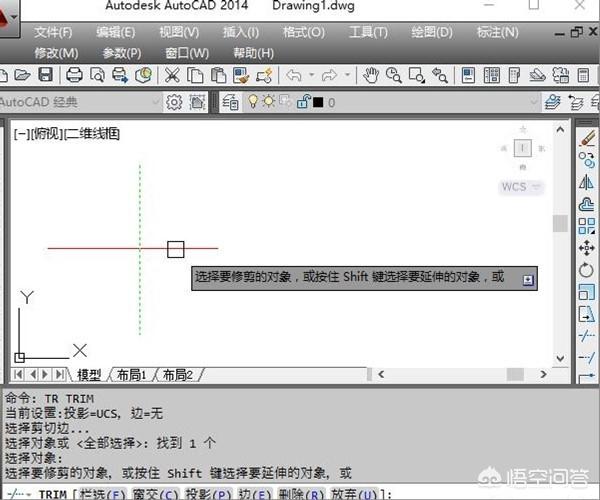

3、接着，完成上述步骤后，命令行提示“选择对象或<全部选择＞:”，这里的对象选择是指选择一把剪刀，选择绿线，如下图所示，然后进入下一步。

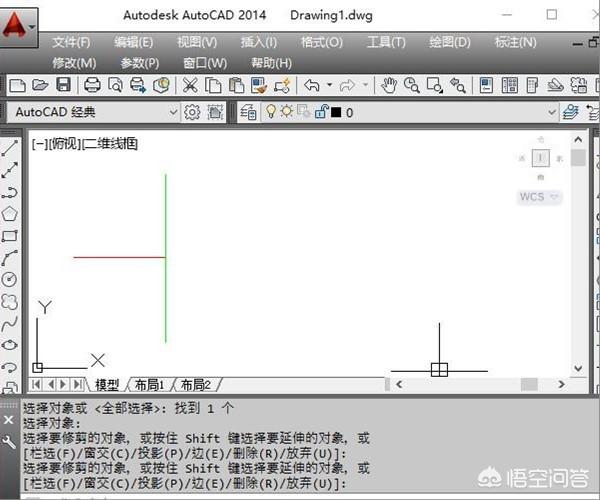

4、然后，完成上述步骤后，命令再次提示选择对象。现在，选择需要修剪的图形对象，然后选择光标的位置，见下图，然后进入下一步。

5、最后，完成上述步骤后，效果如下图所示。这样，问题就解决了。

cad修剪是什么意思？

这是AutoCAD中的一个编辑操作，可以通过缩短或拉长，使对象与其他对象的边相接。

这意味着可以先创建对象（例如直线），然后调整该对象，使其恰好位于其他对象之间。

选择的剪切边或边界边无需与修剪对象相交。 可以将对象修剪或延伸至投影边或延长线交点，即对象延长后相交的地方。

修剪的命令名为Trim，命令别名(命令简写)为TR，在2006版本之前修剪界线可以框选，但修剪对象只能单选，2006版开始修剪界线可以框选，修剪对象可以框选、点选、也可画线相交选中。

到此，以上就是小编对于cad修剪的问题就介绍到这了，希望介绍关于cad修剪的5点解答对大家有用。
