[cad块无法分解]CAD图块无法分解怎么办？

大家好，今天小编关注到一个比较有意思的话题，就是关于cad块无法分解的问题，于是小编就整理了5个相关介绍cad块无法分解的解答，让我们一起看看吧。

CAD图块无法分解怎么办？

1.首先打开软件，点击左上角的“默认”选项。在绘画栏中选中圆画到坐标轴上，点击直线并用直线画出三角形到坐标轴上。

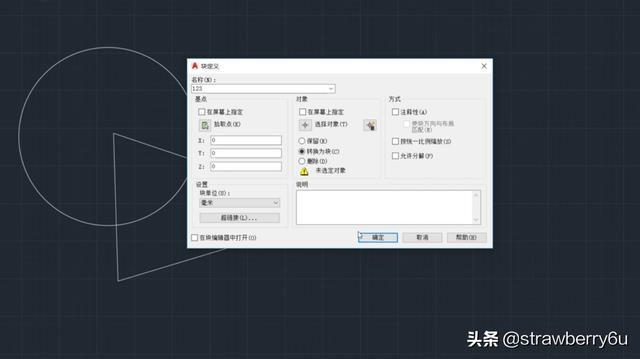

2.然后点击上方的“创建”选项，在弹出的窗口中输入名称，将“允许分解”前的对号去掉。点击确定，点击选择对象。

3.鼠标左键将所有图形选中，左键双击图形，点击确定。再次双击图形，点击确定。

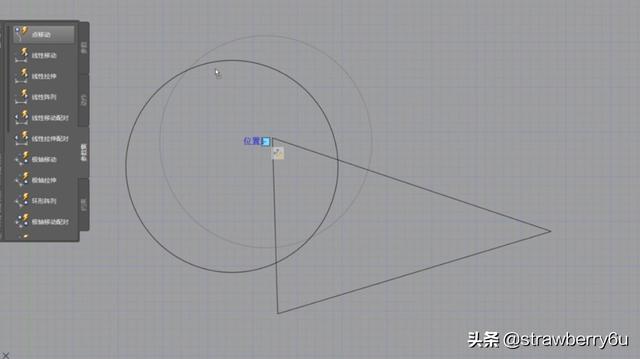

4.最后在参数集中，点击“点移动”。这样块与块之间就得到了分解。

其实原因很简单，在创建图块时是可以设置是否可以分解的，只是平时我们都忽略了，“允许分解”这个选项默认是勾选的，如果创建图块时取消勾选此选项，则创建的图块将无法分解。

cad图块无法分解怎么办？

如果你在CAD中遇到图块无法分解的问题，以下方法可能对你有所帮助：

1. 双击需要处理的图块或者输入BEDIT命令进入块编辑器。

2. 在块编辑器中，不要选择任何对象，按键盘CTRL+1键，此时会显示对象特性窗口。

3. 在特性窗口中，找到“块”选项，然后在“选择允许分解”下拉菜单中选择“是”。

4. 完成以上步骤后，记得保存更改，这样图块就可以被分解了。

cad块无法分解和炸开？

CAD（计算机辅助设计）文件中的块通常是一组图形元素或对象的集合，可以被视为一个整体。这些块可以包含几何形状、文字、符号等。一旦创建为块，它们可以在CAD软件中进行复制、移动和旋转，而不会对其内部的元素进行更改。

由于CAD块是作为单个实体处理的，因此无法直接分解或炸开。炸开（或解组）是指将块分解为其组成元素，以便可以单独编辑或修改它们。在CAD软件中，有时可以执行解组操作，将块还原为其原始组成部分。但是，并非所有的CAD软件都支持解组操作，而且即使支持，也可能存在一些限制。

如果您想要修改CAD块中的某个元素，而无法解组该块，通常可以执行以下操作之一：

1. 可能可以编辑块的属性或参数，以更改其外观或行为。这取决于CAD软件和块的属性设置。

2. 您可以将整个块复制到新的位置，并对副本进行修改。这样，您可以在不更改原始块的情况下，创建新的块实例，并对其进行编辑。

请注意，上述解释是针对一般的CAD软件和块的情况。不同的CAD软件和文件格式可能具有不同的功能和特性，因此具体的操作可能会有所不同。最好参考您所使用的CAD软件的文档或帮助资源，以了解如何处理和编辑块。

如果CAD块无法分解和炸开，可能是由于以下原因导致的：

1. 块被锁定或只读，无法编辑

2. 块中包含嵌套块，需要先解除嵌套才能进行分解和炸开操作

3. 块中包含的实体对象太复杂，导致分解和炸开操作失败

您可以尝试以下方法来解决这个问题：

1. 确认块没有被锁定或只读，可以通过属性管理器进行查看和修改

2. 解除块中的嵌套，可以使用“EXPLODE”命令解除嵌套

3. 尝试使用“BURST”命令来炸开块，如果仍然无法炸开，可以尝试将块中的实体对象分别提取出来进行编辑

希望这些方法能够帮助您解决问题。

CAD中的图块无法分解，可以通过以下方法进行解决，具体操作步骤如下：

1、打开电脑，打开需要炸开的CAD文档：

2、将需要炸开的图形选上，然后点击上面菜单栏中的编辑器，然后选择“块编辑器”：

3、然后点击右边的块工具按钮，点击倒立的三角形，在打开的列表中选择“炸开所有”，然后将文件保存并退出块编辑器页面：

4、此时再选中刚才炸开的图形，再选中块编辑器工具，然后找到工具中“分解”，这样就可以将该图块内容分解开来：

cad图无法分解怎么解决？

CAD图纸中的块不能分解怎么办

2、先将其设置成不可分解的块：B——空格——调出块定义窗口——先命名——再选要设置块的对象——允许分解前不要打勾——确定。这时不可分解的块就制作好了，现在选择这个块，X——空格，是分解不了的

CAD图纸中的块不能分解怎么办

3、选中这个块，单击右键——选择“块编辑器”

CAD图纸中的块不能分解怎么办

4、进入块编辑器窗口，这时块就成了分散的图了，这时选中所有的图，按Ctrl+C(复制)

CAD图纸中的块不能分解怎么办

5、按Ctrl+N(新建)一个CAD文档，在新建的CAD文档中，按Ctrl+V(粘贴)，这时粘贴过来的图，查看其特性，就是分解的图了

这是由于在建立块时设置了不允许分解，导致无法用X直接分解，解决方法如下：

直接用左键双击块，点击确定，进入块编辑器。然后直接按CTRL+1，在特性面板中找到允许分解，点开设置为“是”。然后点击上方关闭编辑器，点击保存，接下来就能直接用X对块进行分解了。

cad无法分解？

1 CAD在某些情况下可能无法分解。
2 原因可能是由于模型本身存在问题，例如存在不连续的面、重叠的面、重复的面等。
也可能是由于软件本身的问题，例如版本过旧、缺少必要的插件等。
3 如果遇到这种情况，可以尝试对模型进行修复，或者更新软件版本、安装必要插件等。
同时，也可以寻求专业人士的帮助来解决问题。

到此，以上就是小编对于cad块无法分解的问题就介绍到这了，希望介绍关于cad块无法分解的5点解答对大家有用。
