四孔的两开的墙壁开关怎么接线？

一般家庭用电要有三根线才安全，火线、零线和接地线。接地线一般是用黄绿双色线；可用试电笔找出火线，并记住火线的颜色，最好做好标记；剩下的通常是零线，记住零线颜色。

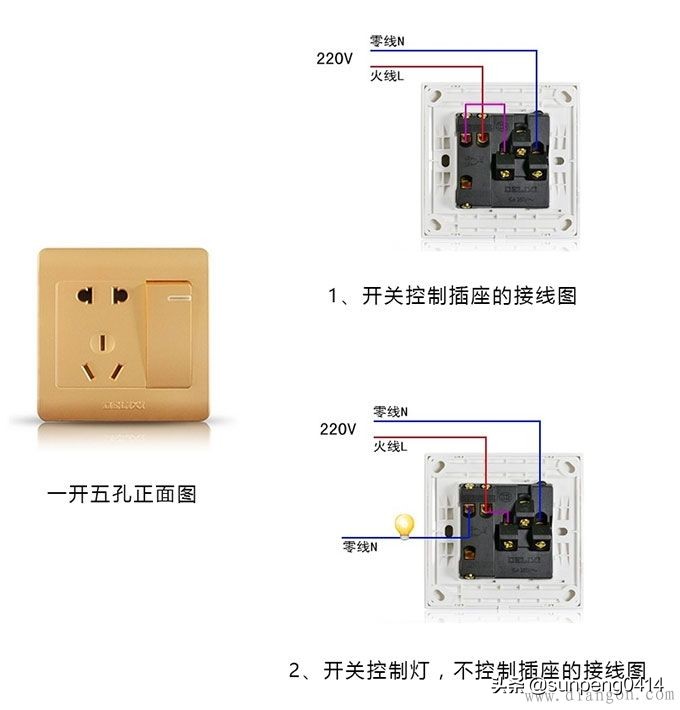

1、开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子（火线进线口），将开关的L1接线端子（火线出线口）与两孔插座的L接线端子（火线接线口）联接，将零线接入插座的N接线端子（零线接线口）。

2、开关用于控制灯具，插座不用开关控制，接线方法：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。

三开的墙壁开关怎么接线？

这种开关上附带三个按钮，即每个按钮能够控制一条线路或一个灯具，它就是在两个开关的连接线中部再加上一个双刀双掷开关制成的。

先把家里的电源断开，把火线接到开关L接线端处，再把L1、L2、L3接线处用火线连接上，之后把三个电器的火线各自接到L11、L21、L31的接线端处，最后把三个电器的零线串联起来并连接到电器的零线端处即可。

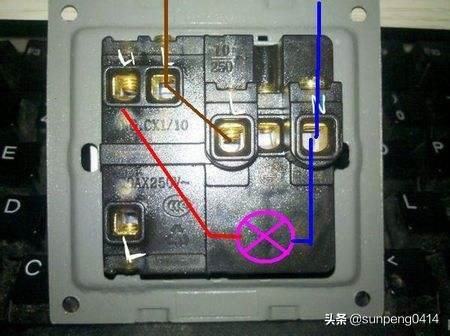

正泰2开5孔双控墙壁开关接线法？

二开开关带插座的接线方法如下。

开关接线端子标有L1、L2 的孔是公共端，接火线，接线端子标有L11、L12的孔接1#灯头线（两个孔随便接一个），

标有L21、L22的孔接2#灯的控制线(两个孔随便一个）

插座L孔接火线，N孔接地线，剩下一个孔接地线。

　　二开开关带插座的接线方法如下。开关接线端子标有L1、L2的孔是公共端，接火线，接线端子标有L11、L12的孔接1#灯头线（两个孔随便接一个），标有L21、L22的孔接2#灯的控制线(两个孔随便一个）插座L孔接火线，N孔接地线，剩下一个孔接地线。

门口开关怎么接线？

先要把线路分清楚，客厅的灯是否是双控。

如果是就有两根线是控制线。剩下的就有一根火和门口的灯线，还要看以前是怎么布的线，客厅的灯线在那一边。

如果不是双控，那就有一根火两根灯线了，剩下的三更有可能就是零了。把零线并在一起，火线接开关进线，灯线接开关出线。最好是找一个专业的电工去接，如果自己要接，事先一定要断电，安全第一。

墙壁插座怎样接线？

图中放线如果是正常放线的话比较好接，一般红色火线，蓝色零线，黄色地线。图中两根红线，两根蓝线，两根黄线，这三根其中一根是并联到其他的开关盒。比如有的插座盒里面就只有三根(红，蓝，黄)，有的就是从这种线盒并接过去的。所以接线应该:红对应插座L接口，蓝对应的N接口,黄对应的地线符号的接口。

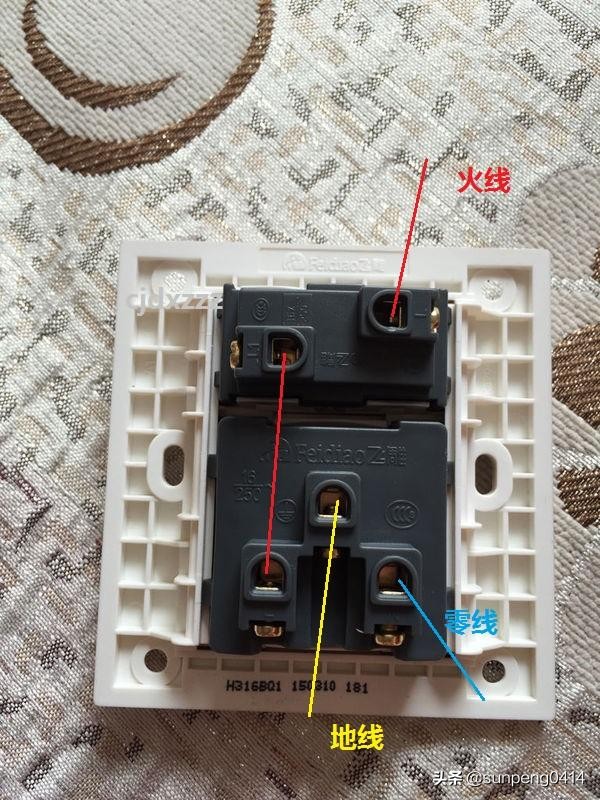

这是最普通的五孔插座，通常情况下使用三种颜色，红，蓝，黄绿色，这三种颜色分别代表着火线，零线，地线。图中照片，显示的，红线接红线，蓝线接蓝线，黄绿接黄绿，有可能是另外一个插座接线与这个插座接再一起，一般家庭插座都是这样夸接的，一路来电，所有的插座好像串接一样，连接在一起。规范的电工操作所有的插座里面接线都需要上锡。

到此，以上就是小编对于墙壁开关接线的问题就介绍到这了，希望介绍关于墙壁开关接线的5点解答对大家有用。
