电容怎么接线?
电容接线方法:
先检查铭牌,选择符合的电容;然后电机的线拔出大概1.5厘米,再将它的红色、蓝色线与电容相连接,一般是无极的,不分正负,两端都可以接;之后再将黄色线和电源连接,剩下的任取一根连接零线;最后做好绝缘处理,并通电进行测试。
电容接线法?
电容分两种,一 无极性电容不分极性,直接连接就行,(接电机启动电容时,要接在总绕组两端)。相对简单!
二 电解电容的接法,电解电容分正负极,绝对不能接错了。更换电解电容时,正确区分正负极就行。如果需要更换的电解电容已经分不清正负极的时候。就需要通电用直流电压表测量正负,然后再更换。
电容器接线方式?
通常有三角形接线和星形接线两种。当电容器的额定电压与网络额定电压一致时,应采用三角形接线;当电容器的额定电压低于网络额定电压时,可采用星形接线,或者经串、并联组合后,再按星形接线。
1.三角形接线 在10千伏电网中,额定电压为10.5千伏和11千伏的电容器,应采用三角形接线。其优点是:可降低投入电容器组的涌流和降低操作过电压,通常短路容量较小的变电所和配电线路可以采用这种接线方式;当电容器组的容量较小时,接线简单,投资省。其缺点是:若电容器组中有一台发生击穿事故,即形成相间短路,通过故障点的电流为相间短路电流;若网络短路容量较大,则电容器外壳易爆炸,甚至引起火灾,威胁人身安全和电网的正常运行。
2.星形接线 额定电压为6.3千伏和11√3千伏的电容器应采用星形接线;额定电压为3.15千伏和11/2√3千伏的电容器应两台串接后再按星形接线。星形接线的优点是:A.电容器承受的电压是电网相电压,当一台电容器发生击穿短路故障时,通过故障点的电流为额定电流的3倍;当采用每相两段串联的星形接线方式时,若一台电容器击穿,通过故障点的电流仅为额定电流的1.5倍。可见,星形接线有利于防止电容器爆炸;B.一相电容器击穿后,不致造成相间短路。当该相熔体将故障电容器切除后,其余的健全相电容器还可继续运行,不致中断电容器组的无功输出;C.容易选择较完善的保护方式。其缺点是:如果将6.3千伏电容器组用于10千伏电网,电容器需使用绝缘子对地绝缘,给安装作业造成困难。
除了上述两种接线方式外,为了适应大、中型电容器组串、并联台数较多的情况,以及为了便于与较完善的继电保护方式相配合,也可采用双星或三角形接线。其优点是保护装置的灵敏度高、运行可靠,其缺点是接线较复杂,投资较多,因此只适用于大、中型电容器组。
因为电容器分普通无极性电容和有极性的电解电容:如电风扇用纸质电容接线方式是,两根线随便分别接到启动绕组和运行绕组的接线端即可,而电解电容就要严格按它的正极接到直流电路中的正极,负极也一样对应接负极。
电容在电路中的接法?
1.变压器次级输出接KBPC2510
的交流输入端.
2.
KBPC2510的
正极串入XD1—25电抗器
,电抗器的另一端接电容的正极,
3.KBPC2510的
负极接电容的负极.
4.在电容的正负极引出二根线作为直流24伏的输出
电容器的接法?
1、接启动电容,启动电容接在副绕组上。
2、用万用表测量线圈的直流电阻值。主绕组的线圈圈数少,直流电阻小,副绕组的线圈圈数多,直流电阻大。
3、接线,测量3次,会得到3个直流电阻值:12脚之间直流电阻最大,是两个绕组串联后的阻值;13脚之间直流电阻最小,是主绕组;23脚电阻值居中,就是副绕组了。
电容两根线怎么接?
一个电容电机的接线需要先查看电机的参数,准备适配电容,根据接线原理图进行连接,具体内容如下:

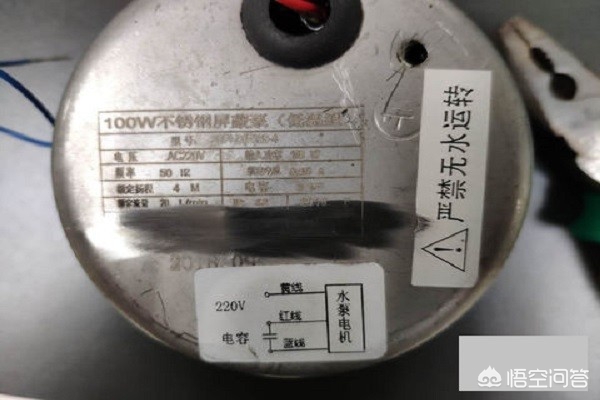

1、查看电机的名牌,也就是电机的参数,从电机参数中可以了解这个电机的基本信息,在下半部分中可以明确地看到适配电容为3μf,那么就要准备这个适配电容。
![[电容怎么接线]电容怎么接线? [电容怎么接线]电容怎么接线?](http://p3-sign.toutiaoimg.com/2b28f0003c9e137e1d4ae~tplv-tt-origin.jpeg?_iz=92253&from=wenda&x-expires=1764827576&x-signature=UpAnfIqpySv%2B9UjXDWpayAgIK3Y%3D)

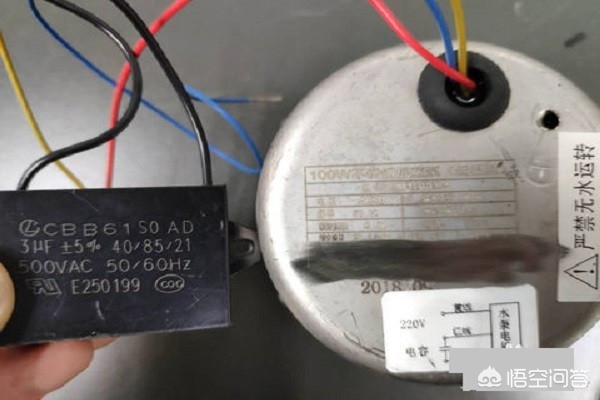

2、找到这个适配电容以后就可以参照电机上面所贴的连接图示进行接线,首先要把电容器电机的几根线的线头先拔出来,也就是漏出1.5公分左右的铜丝线。
![[电容怎么接线]电容怎么接线? [电容怎么接线]电容怎么接线?](http://p3-sign.toutiaoimg.com/2b28a0003c89061db19e6~tplv-tt-origin.jpeg?_iz=92253&from=wenda&x-expires=1764827576&x-signature=dlnXOPpgcS5c1PrSjQlXyWrZnRs%3D)

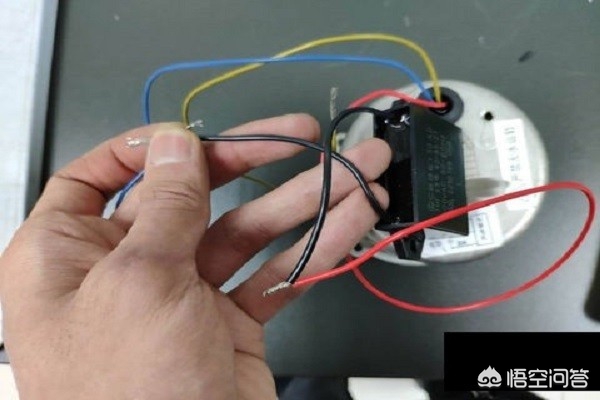

3、根据接线原理图,把蓝线红线和电容连接在一起,把黄线空出去,当然电容是不分正负极的,可以两头线随便接,前提是接牢固。
![[电容怎么接线]电容怎么接线? [电容怎么接线]电容怎么接线?](http://p3-sign.toutiaoimg.com/2b2890003c7d23a14fca0~tplv-tt-origin.jpeg?_iz=92253&from=wenda&x-expires=1764827576&x-signature=Orghz1BwHcJEUMrXZGBKFQMs2WQ%3D)

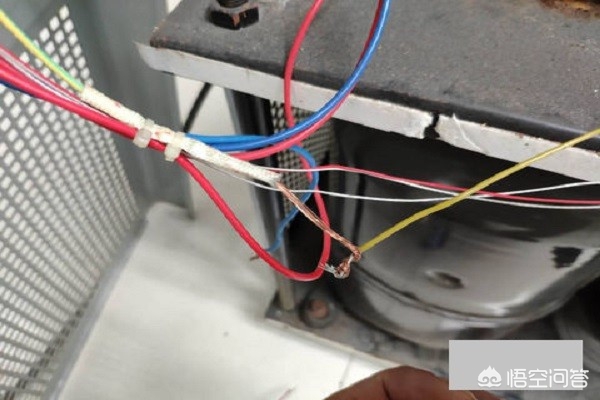

4、接好以后剩下的黄线就是连接电源,也就是220V的火线,然后剩下俩根线用其中一根线连接电源的零线,这样就能形成一个回路,而电容在其中就起到启动电容的作用。
![[电容怎么接线]电容怎么接线? [电容怎么接线]电容怎么接线?](http://p3-sign.toutiaoimg.com/2b28b0003c74ae8f15642~tplv-tt-origin.jpeg?_iz=92253&from=wenda&x-expires=1764827576&x-signature=vSFA8WtNPlKSZXwoND7mobWtP78%3D)

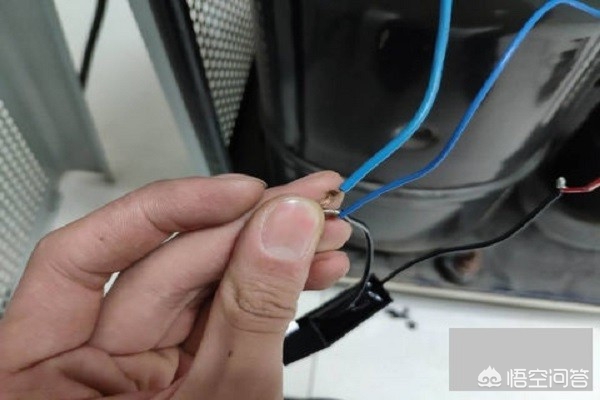

5、所有的线连接完毕,做好绝缘处理就可以上电测试了,如果出现问题,那就要进行排查,要么是电容问题,要么是电机问题。
![[电容怎么接线]电容怎么接线? [电容怎么接线]电容怎么接线?](http://p3-sign.toutiaoimg.com/2b2850003c9e8b5bb98bc~tplv-tt-origin.jpeg?_iz=92253&from=wenda&x-expires=1764827576&x-signature=NOz2nlSTjjUodQRhjwI0SXeE%2Feo%3D)
到此,以上就是小编对于电容怎么接线的问题就介绍到这了,希望介绍关于电容怎么接线的6点解答对大家有用。
