[vga接口定义]vga接口定义？

大家好，今天小编关注到一个比较有意思的话题，就是关于vga接口定义的问题，于是小编就整理了5个相关介绍vga接口定义的解答，让我们一起看看吧。

vga接口定义？

您好，很高兴为您作答。

VGA（Video Graphics Array）视频图形阵列，是IBM在1987年推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。VGA接口是电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

在VGA规范中规定VGA信号线最长15米。这是由于VGA传输的是模拟视频信号，容易受到干扰，当信号传输距离超过15米时，VGA信号质量会严重下降。CRT显示器是工作在模拟信号状态的，非常容易受到干扰，音箱等带磁性东西放在显示器旁边时，显示器会出现波纹就是这个原因。

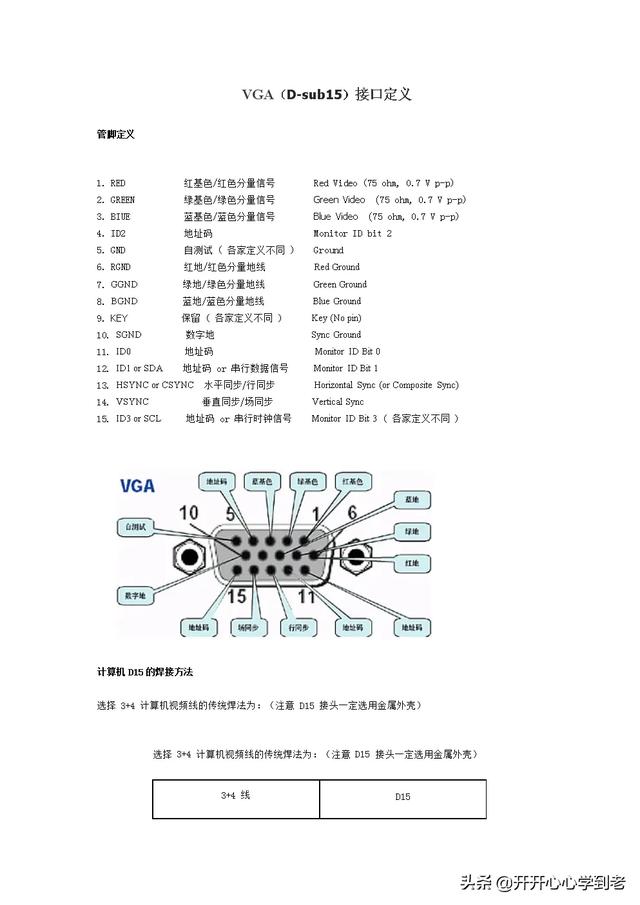

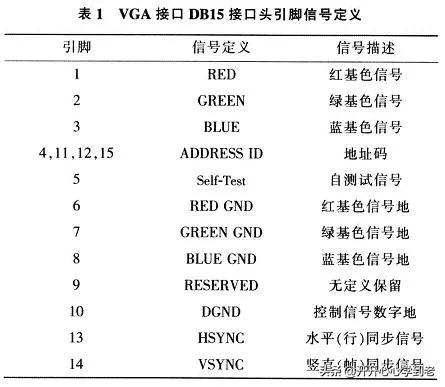

VGA接口共15根针，其对应针脚接口定义为：1 红基色，2 绿基色，3 蓝基色，4 地址码，5 自测试 ( 各家定义不同 )，6 红地(红线的屏蔽线)，7 绿地(绿线的屏蔽线)，8 蓝地(蓝线的屏蔽线)，9 保留 ( 各家定义不同 )，10 数字地，11 地址码，12 地址码，13 行同步，4 场同步，15 地址码 ( 各家定义不同 )。如下图所示：

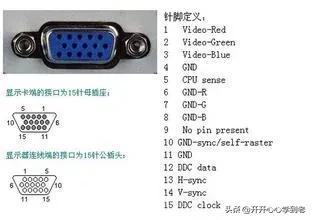

对应母座的针脚定义，第一行从右向左依次是1到，5，第二行从右向左依次是6到10，第三行从右向左依次是11到15。针脚数以及各脚定义如下图所示：

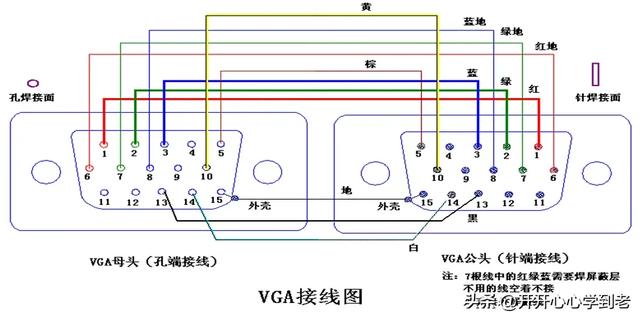

VGA母头与公头针脚一一对应关系，如下图所示：

从上图看到15个针脚并不是全部使用，并且红绿蓝三色都有接地。因此VGA线规有3+2线，3+4线，3+6线，3+9线等多种规格。所谓的3+几就是VGA线的芯数（屏蔽线678针不计算在内），3代表了红绿蓝三条颜色的数据线。

3+2线：红、绿 、蓝 、行同步、场同步对应针脚1、2、3 、13、14。

3+4线：红、绿 、蓝 、行同步、场同步、数字地、地址码对应针脚1、2、3 、13、14、10、11。

3+6线：红、绿 、蓝 、行同步、场同步、数字地、地址码2根、地址码ID对应针脚1、2、3 、13、14、10、11、12、4。

3+9线是所有的所有的针脚全部接线使用。注意以上的3+几，都没有包含红绿蓝三根接地线。

以上就是VGA接口的详细定义和接线方法。

VGA（Video Graphics Array）接口是一种模拟视频接口，它被广泛用于连接电脑和显示器。VGA接口定义包括15个针脚的连接器，分为三排，每排5个针脚。这些针脚传输模拟视频信号，包括红、绿、蓝三原色的模拟信号以及同步信号。VGA接口具有D-Sub 15的接口形式，外观呈梯形，有15个引脚，分为3组，每组5个引脚。它传输的是模拟信号，对于图像质量的要求不高，能满足大部分显示需求。

VGA接口的定义？

视频图形阵列（VGA）接口是一种用于计算机显示器的模拟视频连接器标准。它由IBM在1987年推出，最初用于其PS/2个人电脑。VGA接口提供640×480分辨率的高分辨率显示，并支持16位色彩深度。该接口通常采用15针D形连接器，用于连接计算机显卡和显示器。VGA接口因其广泛的兼容性和易于使用而广泛使用，成为许多计算机和显示器中常见的连接器。

什么是vga接口？

VGA是Video Graphics Array的缩写，即视频图形阵列，是一种计算机显示器接口标准。它最初由IBM开发用于连接计算机和显示器，现在已经成为了一种标准的接口类型。

VGA接口通常采用15针D-SUB连接器，并采用模拟信号传输方式。它是一种以RGB模拟信号为主的视频输出接口，可以输出1024×768的分辨率，支持16位和24位的颜色深度。因此它广泛应用于CRT显示器和老式液晶显示器等。

然而，随着液晶显示器逐渐取代CRT显示器，并且现代显卡输出数字信号的趋势越来越明显，VGA接口正在逐渐淘汰。现在很多新型电脑的显卡都不再配备VGA接口。

VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

什么叫vga接口？

VGA接口是电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔。它是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

什么是VGA接口？

VGA（Video Graphics Array）接口是计算机显示器和显卡之间用于传输模拟视频信号的常用接口类型。它最初是由IBM公司于1987年开发，并曾经广泛用于PC和笔记本电脑的显示器连接上。

VGA接口的主要特点是传输模拟信号，并且支持分辨率较低，最高分辨率一般为640x480或800x600，色彩深度最高为16位色。VGA接口使用的是DE-15连接器，该连接器上有15个圆形针脚，其中14个用于传输RGB信号和水平/垂直同步信号，1个用于接地。

随着数字信号接口（DVI、HDMI等）的出现和发展，VGA接口逐渐被人们所淘汰，然而，在一些旧型号的计算机或显示设备上仍然可以看到VGA接口的身影。

到此，以上就是小编对于vga接口定义的问题就介绍到这了，希望介绍关于vga接口定义的5点解答对大家有用。
