altium中pcbdoc什么文件?
Pcbdoc 是PCB源文件 SchDoc 是原理图源文件 PrjPcb 是工程文件 在PCB设计过程中,主要使用的三个文件,PrjPcb是用来关联原理图和PCB文件,也保存一些相关参数,不是设计过程中主要编辑的对象,所以这个文件一般会很小。
ad pcb文件格式有几种?
AD10全名叫Altium Designer 10 ,是Protel 99se的升级版,在电子行业非常常用,主要用于画单面和双面板。
ASC是PADS(Power PCB的升级版)的一种输出文件格式,Power PCB和Protel都可以打开。
SMT 需要PCB文档主要是要制作钢网(在PCB上刷锡膏用的),需要的是PCB焊盘的位置和大小形状、定位孔等参数,一般给他Protel或Power PCB的源文件(Protel和Power PCB后缀名是“.pcb”,AD的后缀是".pcbdoc")都是可以的。
还有一种直接可用于生产的文件叫Gerber,很方便,但是要懂得转换!
1. .brd文件格式:这是Altium Designer PCB设计软件的标准文件格式,包含了PCB布局、元件布局、连线、孔位、焊盘等信息。
2. .pcbdoc文件格式:这是PADS PCB设计软件的标准文件格式,包含了PCB布局、元件布局、连线、孔位、焊盘等信息。
DXP中如何为原理图生成PCB图的一种方法?
方法一:

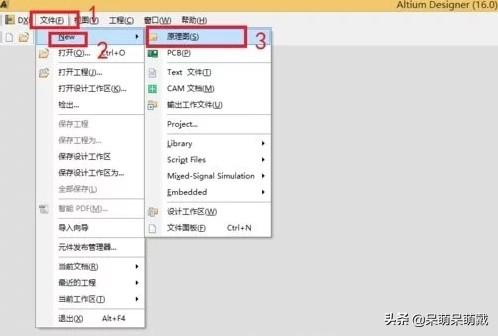

打开AD,点击:文件(红框1);
在下拉菜单中,点击:new新建(红框2);
紧接上一步,点击:原理图(红框3);

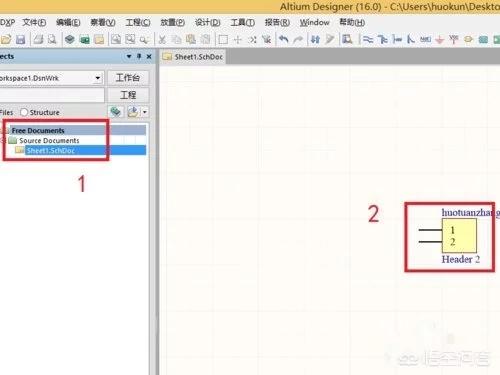

此时左侧设计树中出现一个SchDoc的浮动Document(红框1),
此时我们在原理图上放置一个元器件(红框2);
方法二:
1、新建一个project项目部,将原理图放入进去,然后新建一个PCB文件,记住一定要保存才可以
2、打开PCB文件,点击Design--Import....
3、然后点击View查看全部或按ctrl+Page Down,就可以看见了
方法三:

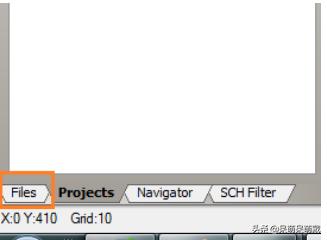

1、当原理图画好后且封装,在左下角找到files,点击进入

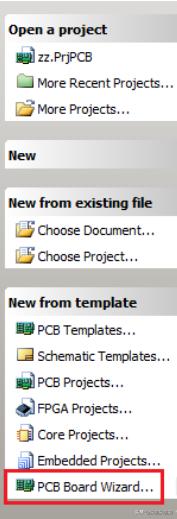

2、在最下面找到PCB向导,也就是PCB Board Wizard 点击进入

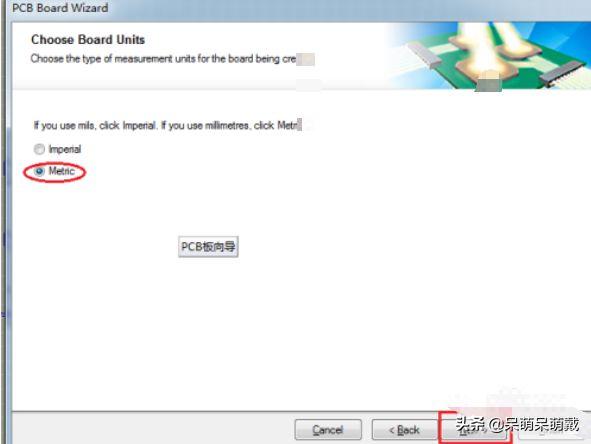

3、弹出对话框,选择NEXT ,单位选择Metric,然后NEXT ,下一步直接NEXT

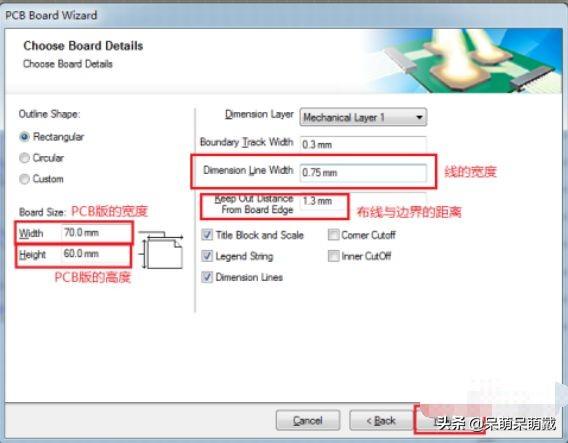

4、下图中的数值需要根据自己的需求进行修改,比如PCB版的宽高等,然后下一步
5、两次点击 next后,选择通孔元件即Though-hole components ,然后下一步
6、最小线宽、焊盘直径、焊孔直径、线距都要根据自己的需求进行修改,然后下一步

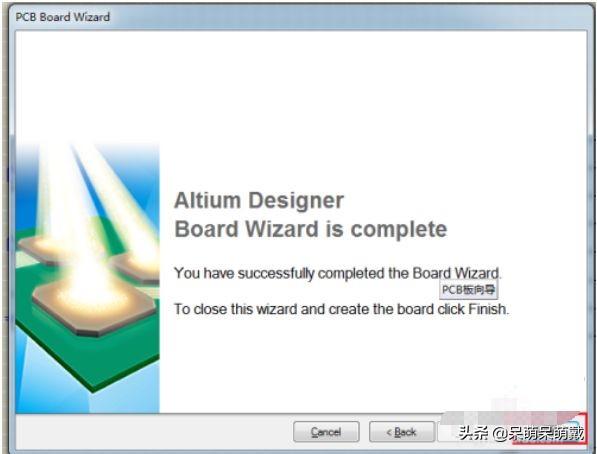

7、点击完成finishtan ,弹出下图。左键点住PCB1.PcbDoc 不放,拖动到工程里去,并且保存。完成后如下(切记,一定要保存)

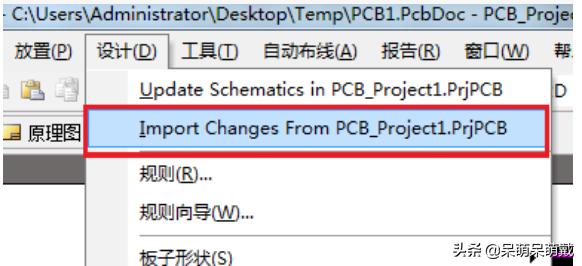

8、菜单栏 设计选择第二项,弹出下图,依次点击下面两项,如果没有错误,会全部打对号,选择close
9、弹出图片,将元件拖到版内,即可布线。
ALTIUM_DESIGNER如何新建PCB元件封装?
1、在datasheet中找到元件的封装尺寸(Package Dimensions)一般在文件最后
2、一般我们画封装只需要关心引脚间距,焊盘大小和边框尺寸变行了,看datasheet可见其元件边框尺寸为6mm*6mm,引脚间距为1mm,引脚长宽有公差范围,我们取中值为0.53*0.5,中心焊盘尺寸为4.14*4.14(取中值),知道了这些,就可以开始在DXP里画封装库了
3、按如下步骤创建PCB封装库:修改封装名称,绘制边框。
4、修改单位,画边框,重复以上步骤画出正方形边框。
5、放置焊盘,此处需要注意,由于此封装的焊盘全部在器件下方,如果不引出一定长度很难人工焊上,但按照datasheet的说明不能引出也不能使用在背面打孔,但是本人实在没有更好的方法,只能不听datasheet的劝告。
6、阵列,重复上述步骤画完也可以再修改下。
我一般都是去立创商城找的!
方法如下:
1:打开立创商城
2:搜索你需要的元件:
3:点击进去之后点击下载文件
4:然后点击下方的立即使用。
5:再然后会弹出立创eda在线软件的,我们先把它保存,再把它导出为Altium;
6:点击否 继续
7:把它保存到你的电脑上。
8:打开AD,把下载的pcbdoc文件打开
9.把它复制到你的封装库上,完事!
如需要3D模型的话可以去上下载,会sw等建模软件的话也可以自己画。
