cad快速标注cad快速标注尺寸快捷键

大家好，今天小编关注到一个比较有意思的话题，就是关于cad快速标注的问题，于是小编就整理了5个相关介绍cad快速标注的解答，让我们一起看看吧。

CAD中如何操作快速标注？

在CAD中，有时候我们需要对一些图块进行快速标注，如何使用CAD中使用快速标注命令来完成这项操作呢，接下来我们来了解一下

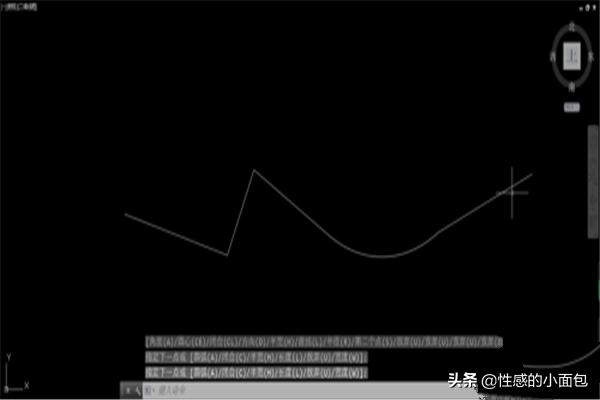

打开CAD软件，用多段线绘制一根线条

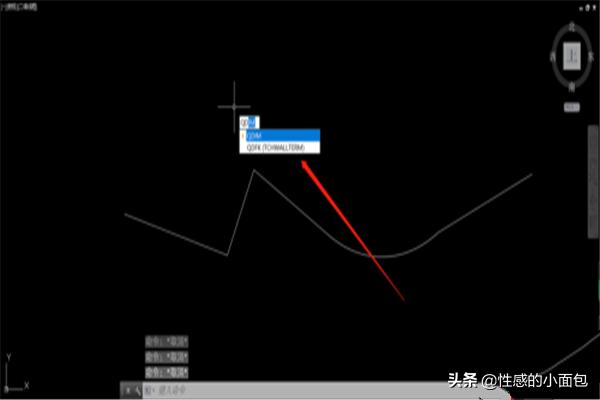

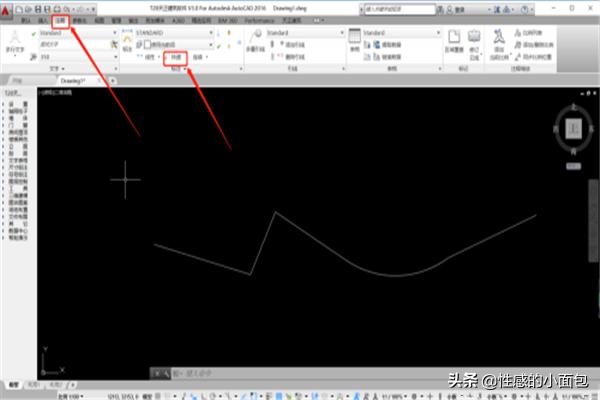

选择注释--快速标注，或者按快捷键QD,打开快速标注命令

选择需要快速标注的对象，即我们刚刚绘制的多段线，然后按空格键即可以完成标注

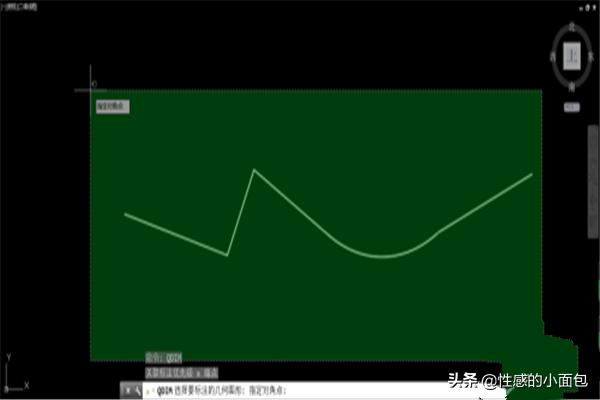

如果需要把后面线条到最左边第一个端点的距离都表示出来，选择快速标注工具，框选要标注的对象，然后按空格件，输入B，再按空格键完成

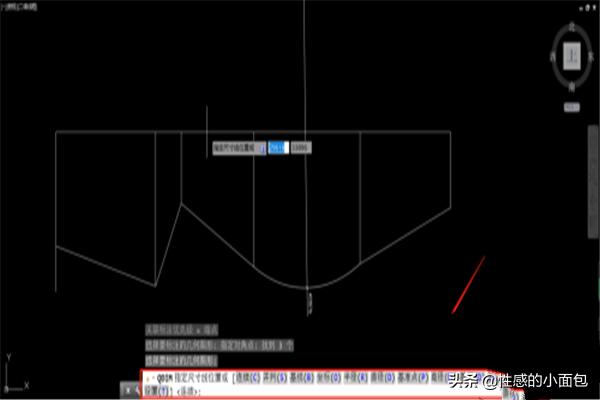

在对圆弧进行标注时，选择快速标注工具，框选要标注的对象，然后按空格键，输入R，再按空格，即可以完成对于圆弧的半径标注

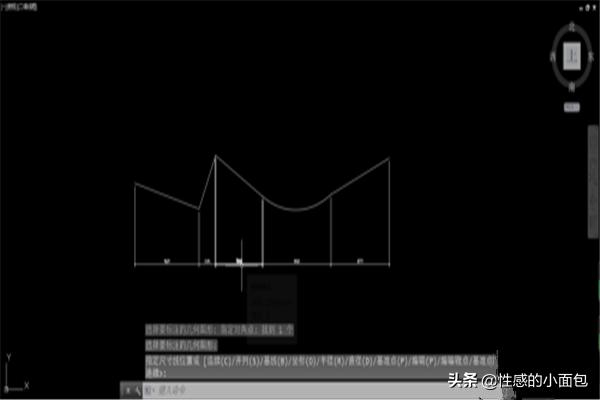

快速标注还可以选择直径、连续、并列等不同的标注方式，根据提示命令输入对应的选项即可

怎么快速标注CAD标注？

标注是CAD中必不可少的一个功能，对于任何一张CAD图纸来说，标注都是不可或缺的，今天就简单讲一下CAD标注的快捷键；

步骤一：打开需要添加标注的CAD图纸，在软件底部的命令输入框中输入【dal】后回车，先设置标注的起点；

步骤二：然后移动到标注的结束点位置后点击鼠标，移动鼠标到要添加标注的位置，两个点之间的标注就自动添加好了；

步骤三：在CAD中为两个点添加标注，都可以通过【dal】命令实现，如果要同时标注多个图形或线条，则可以先选中要标注的对象；

cad快速标注快捷键是什么？

CAD尺寸标注快捷键：1、直线标注（DLI）

2、对齐标注（DAL）

3、半径标注（DRA）

4、直径标注（DDI）

5、角度标注（DAN）

6、中心标注（DCE）

7、点标注（DOR）

8、标注形位公差（TOL）

9、快速引出标注（LE）

10、基线标注（DBA）

11、连续标注（DCO）

12、标注样式（D）

13、编辑标注（DED）

CAD快速标注尺寸快捷键qdim（同一方向）

1、电脑打开CAD软件。

2、打开CAD之后，先画几个矩形。

3、画好矩形之后，输入qdim命令，按空格键确定命令。

4、确定命令之后，全选要标注的图形，按空格键确定。

5、选图形之后，用鼠标把同一方向的标注一起拖出来就可以了。

CAD里面快速标注的快捷键是？

CAD软件中用于快速标注的快捷键取决于特定的CAD软件和版本。一些常见的CAD软件中用于标注的快捷键包括：

- AutoCAD：MTEXT、DIM、LEADER、QLEADER、DIMALIGNED、DIMRADIUS、DIMDIAMETER等命令可以于标注，它们的快捷键可以通过设置自定义快键来实现。

- SolidWorks：在绘图模式下，可以使用CTRL+T打开注释工具栏，然后选择需要的注工具，例如注释、直径半径、角度等。

- CATIA：根据需要可以使用CTRL+QCTRL+L等快捷键来打开标注工具栏或线性尺寸工具栏。

总，不同CAD软件和版本的快捷键可能有不同，您可以参考软件的文档或设置自定义快捷键来实现快速标注。

CAD如何快速标注？

1，天正软件的快速标注方式，天正快速标注有个前提，最好是用天正软件绘制的墙体和柱子门窗等。最快速最智能的当然要属于我们的天正建筑软件，我们先来看下图，这是天正默认的快速标注界面。如图所示：

我们点选该快速标注按钮，这里天正比例为1:100的比例，大家可以看到命令行提示是否带有柱子，根据标注需要自行设定。我们可以看到上面的墙体和窗户，我们快速标注该区域，得到第二张图所示的结果，是不是非常智能？如图所示的两张图大家进行比较：

2，CAD默认的快速标注方法。我们选择菜单栏→标注→快速标注QDIM。如图所示

我们同样选择刚才要做标注的区域的门窗，得到的结果，如图所示：

我们可以看到CAD默认快速标注的白色尺寸，文字大小是可以设置和天正一样的，这个大家不用纠结，但是我们看到CAD标注的线七长八短的，非常不雅观，重点是天正的是连在一起的非常方便。建议大家新人新手都去用天正学习该软件，会进步的非常明显。

纯手打，回答不易，请点赞支持一下，谢谢！更多原创精彩内容请关注【华云旭教育CAD教程】

第一步：鼠标双击迅捷CAD看图软件进入操作界面，点击软件界面中的“打开”按钮，在跳转出来“打开”弹窗中选择需要查看CAD图纸，然后打开。

第二步：点击软件右侧工具栏中的“放大”工具按钮，放大CAD图纸，然后选择好需要标注的图形位置。

第三步：在左侧工具栏找到点击“标注”按钮，然后鼠标点击CAD图纸中需要标注的位置，输入标注内容，即可完成标注。

第四步：最后可以点击软件顶部的“存储”按钮或是“另存为”按钮，就可以快速保存标注好的CAD图纸。

以上就是利用CAD看图软件实现快速标注CAD图纸的最简单最便捷的方法了。按照上述步骤操作，快速标注CAD图纸还不是分分钟的事

到此，以上就是小编对于cad快速标注的问题就介绍到这了，希望介绍关于cad快速标注的5点解答对大家有用。
