cad如何求面积？

cad求面积方法/步骤1

第1步

打开caxa软件，在里面画出图形（我这里已经画好了），



第2步

点击文件菜单中的“工具”，弹出下拉菜单，再点击“查询”，



第3步

又弹出下拉菜单，选择“查询”按钮，



第4步

鼠标点击你要查询面积的区域（区域必须是封闭的，否则不能查询面积），



第5步

再点击鼠标右键，弹出对话框，刚才选择的区域面积就出现了，



第6步

一般在CAD类软件里面，查询面积是最常用的，但有些时候还需要查询其它，如周长、惯性矩、重心、角度等参数，笔者在这里说明一下怎么查询。还是点击文件菜单“工具”，“查询”按钮，弹出对话框，



第7步

现在以查询周长为例子，选择查询周长，点击要查询的线，点击右键就可以看周长了，



第8步

要查询其它的参数，如法炮制。

CAD如何快速测量面积？

在CAD中，测量面积有多种方法。以下是一些常用的方法：

1. 直接查看图形的面积：这种方法简单快捷，直接在属性面板的特性区域查看即可。

2. 使用CAD面积快捷键命令：AA。首先，你需要输入计算面积周长命令“AREA”（快捷键：AA），然后按下空格键。根据提示，指定第一个角点，下一个角点，直到最后一个角点，选择完成后，按下空格键即可。

3. 利用LIST查询命令：你也可以使用这个命令来查询面积。

4. 使用面域统计或填充统计：通过这两种方法，你可以在特性中查看面积。具体操作是首先用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；然后用鼠标逐个点击待测图形的每一个角点，至最后一个非闭合角点；接着在命令行输入C并回车，令图形闭合；最后用鼠标点击待测图形的任意位置即可。

cad怎么一键算面积？

1.使用CAD快速看图软件打开CAD图纸，找到要计算面积的区域

2.然后我们点击上方菜单栏里的“测量”，会弹出新的菜单栏，其中测量面积的有“面积”和“矩形面积”两个选项，矩形面积很好计算，不用软件我们也可以计算，因此这里不做介绍。这里主要介绍用“面积”测量选项测量不规则形状的面积。

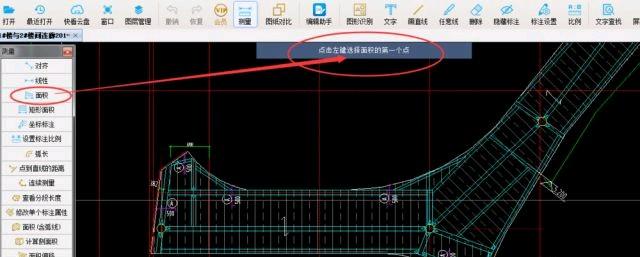

3.鼠标左键单击“面积”，会提示你点击左键选择面积区域的第一个点，

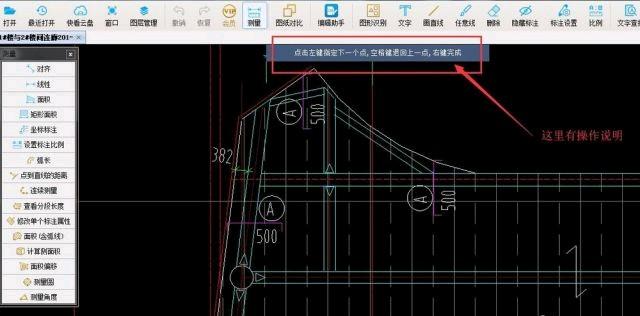

4.选取第一个点，然后有操作提示，可以继续选取下一个点，如果选错了，可以按空格键取消上一个点。每一个转折的地方都需要选取点。

5.要测量的区域点选完以后，如果是封闭的区域，会自动弹出面积和周长数据，可以自己选择数据的放置位置。选好位置以后单击鼠标左键，这样面积就测量出来并标注在图纸上了。

1.首先打开电脑上的CAD，进入主界面。

2.接着构建出一个矩形，点击“测量”命令下方的箭头。

3.选择并点击面积。

4.然后点击选择矩形的四个角。

5.选择完成后，鼠标右击，点击确定即可。

6.如果你觉得方法还不错，别忘记点个赞，您的支持就是我继续的动力。

方法1

1、首先打开CAD软件，接着打开需要计算面积的图形。

2、输入AREA命令，按回车键。

3、在图形中任意一个交点开始，顺时针或逆时针把需要计算的图形的每个交点都点上。

4、按回车键后在CAD状态栏即可看到自己需要计算图形的面积，单位是平方毫米。

方法2

1、利用填充工具，计算复杂形状的面积。以一个需要r孔的圆为例，计算面积。

2、在命令行输入快捷键H命令(图案填充），按回车键，打开图案填充对话框，单击“添加：拾取点”。

3、将需要计算面积的部分选取，填充下。

4、按Ctrl+1，打开特性工具栏，即可看到填充部分的面积。

cad里面块怎么计算面积？

CAD中块本身并没有面积属性，因为块是一个对象或集合，包含一系列实体或图元，无法直接计算面积。如果需要计算块的面积，需要先将块拆分为多个实体，再进行面积计算。

具体操作步骤如下：

1. 打开CAD文件，选择块所在的图层。

2. 输入命令“Burst”，按回车键，选择要拆分的块。

3. 选择“对象”选项，按回车键。

4. 拆分后的实体将自动位于原来块的位置，可以进行面积计算了。选中实体，输入命令“Area”，按回车键，CAD会显示出实体的面积。

5. 如果需要计算多个实体的面积，可以使用“Hatch”命令进行填充，然后选择“Hatch”填充区域，再使用“List”命令查看总面积。

CAD怎么算面积？

在CAD中，可以使用以下方法来计算面积：

1. 使用HATCH命令

- 首先绘制面积所在的闭合图形。

- 选择HATCH命令。

- 在弹出的对话框中选择填充区域类型，例如：SOLID（全填充）、PATTERN（网格填充）等。

- 选择填充区域的属性，如颜色、线型等。

- 用鼠标选择要填充的区域，按回车键确认选择，即可显示填充区域面积。

2. 使用AREA命令

- 在绘图界面输入AREA命令。

- 按照命令提示，在绘图界面中选择要计算面积的闭合对象。

- 回车后会显示该闭合对象的面积信息。

3. 使用BOUNDARY命令

- 在绘图界面输入BOUNDARY命令。

- 按照命令提示，在绘图界面中选择要计算面积的区域。

- 回车后会自动闭合区域，并显示其面积信息。

以上三种方法都可以计算CAD中的面积，根据实际需要选择合适的方法。

CAD软件中计算面积的方法通常有两种：一种是利用CAD软件中的测量工具，选择所需测量的区域，然后在测量选项中选择面积测量，系统会自动计算出该区域的面积；另一种方法是利用CAD软件中的area命令，输入该命令后，选择需要计算面积的区域，系统会自动计算该区域的面积并显示出来。通过这两种方法，可以快速准确地计算出CAD图形中的面积大小。

在CAD软件中，计算图形的面积可以通过选择图形后使用“面积计算”工具来实现。在AutoCAD中，可以使用“AREA”命令或“REGION”命令计算二维图形的面积，也可以使用“MASSPROP”命令计算三维实体的表面积和体积。在计算面积之前，需要确保绘制的图形是封闭的，以便正确计算面积。在计算面积时，可以选择不同的单位，例如平方英尺、平方米等。计算完成后，可以将面积值导出为表格或输出到图形中。
